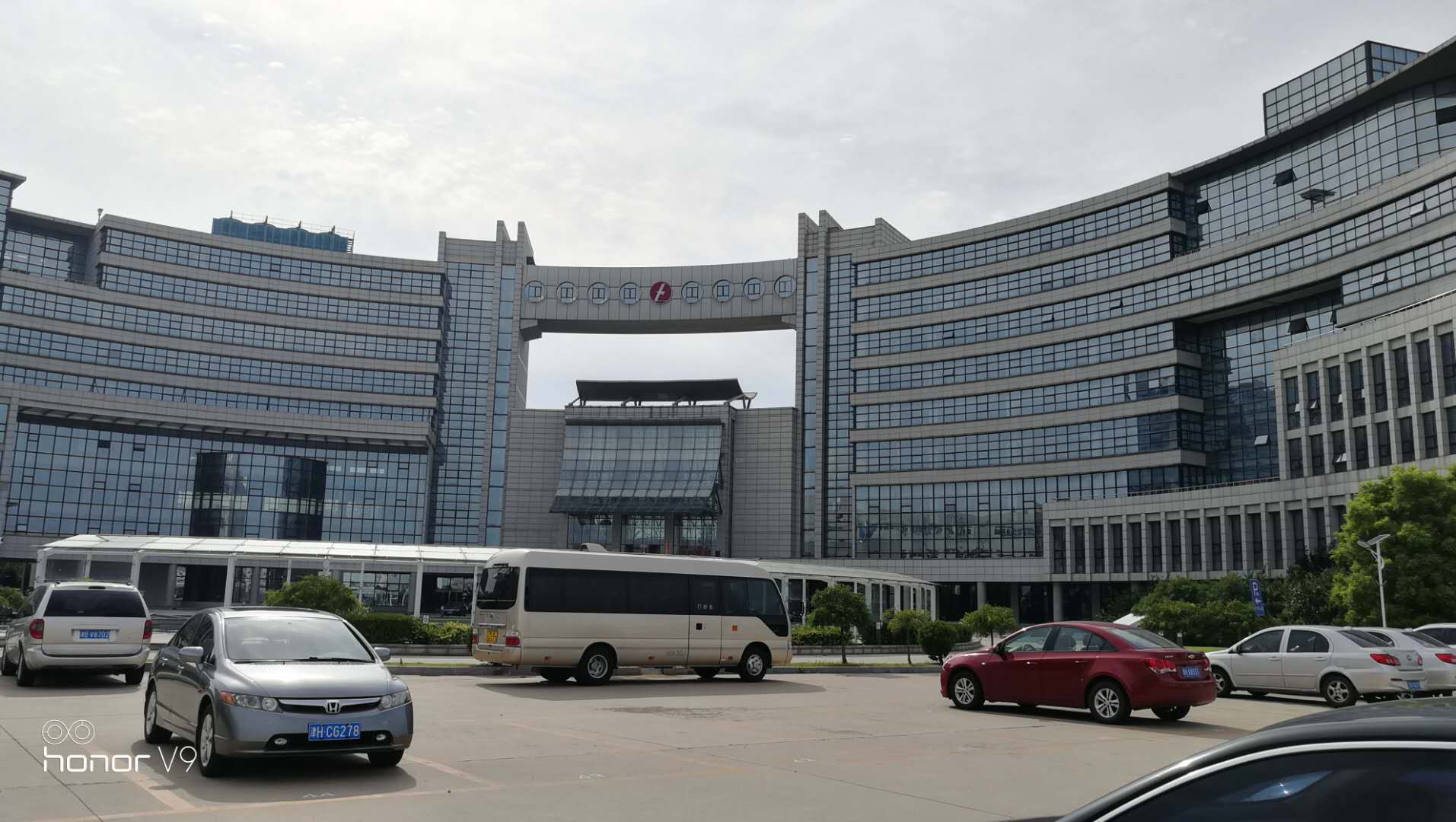

天津自贸区数据中心

编辑时间:2020-11-04   作者:   来源:   阅读次数: 2430

1、数据中心基础情况



楼层

4层

总面积

7000平米

机柜数

1500个

层高

5米

梁下层高

4.5米

承重

首层1000KG/平米,上层800KG/平米

立柱尺寸

65cm*65cm

地下空间

无地下空间

楼顶空间

有楼顶空间

2、数据中心主要设备


               天津自贸区数据中心(一期)

配电系统


ABB高压系统、施耐德低压系统

UPS

伊顿93E系列

500KVA 6台 2N系统,200KVA 2台

电池

GNB S512/150HR

每台UPS配置3组电池,30分钟后备时间

冷水机组

麦克维尔MCS330FC3-GF

集成Freecooling系统,N+1冗余

精密空调

世图兹ASU1560CW

16台,N+2冗余

柴油发电机

美国科克

1800KW,N+1冗余

2、数据中心供电系统

高压接入:


 股东自有两个35KV变电站;真双路/双路由10KV高压接入;10KV每路供电容量10000KVA;


变压器:


机房内设立东/西两个独立配电室;一期配置两台2500KVA变压器;独立两套低压配电柜、带母联;


UPS系统:


UPS伊顿 2N配置 一期1500KVA*2;水泵/室内机等单独配置 UPS供电;电池系统后备时间30分钟;


柴发系统:


柴油发电机  N+1冗余配置;10KV高压柴发,1800KW/台;下沉式油箱,满足8小时供电;

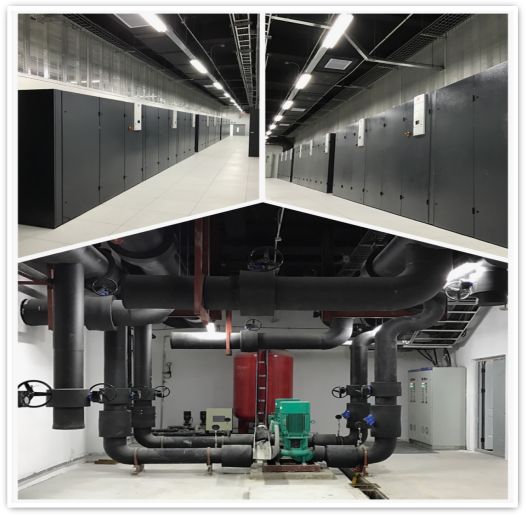

3、数据中心空调系统


冷水机组:

风冷式水冷机组,N+1冗余配置;一期麦克维尔,制冷量1230kW/台;机组集成 Freecooling模块;

精密空调:

精密空调世图兹,N+2冗余配置;一期14+2台,制冷量130kW/台;循环水12-18℃, 风量31000m³/h/台;水泵 威乐变频,N+1冗余配置;


4、数据中心网络系统


多出口环路冗余:

联通电信移动铁通, 四线BGP带宽;独立东/西运营商室,双路由接入;省际链路, 直连北京数据中心资源;核心Cisco76设备, 多出口环路冗余。

5、数据中心安全系统


7*24小时值守, 360度录像存储三月;多重门禁授权系统, 独立/隔离专区 ;消防七氟丙烷气体灭火系统;消防极早期采样报警系统。


天津自贸区机房机柜租用,服务器托管、BGP多线业务,专业客户经理电话18822175630,需要了解,可以电话咨询!!
